[sprawność ponad 100% - czy to możliwe]
[Kocioł ECOmax] [Zasobnik
VIH] [Regulatory]
W przypadku konwencjonalnych urządzeń grzewczych woda w
wymienniku odbiera ciepło od spalin, które schładzane są do określonej
temperatury (np. do około 1200C). To wykorzystane ciepło
jest określane jako "ciepło jawne". Spaliny zawierają też
tzw. "ciepło utajone". Energia ta, zwana ciepłem
kondensacyjnym, zawarta jest w parze wodnej, która powstaje przy
spalaniu. Podczas gdy energia ta w konwencjonalnych kotłach, uchodzi nie
wykorzystana wraz ze spalinami kominem i jest bezpowrotnie tracona, urządzenia
kondensacyjne wykorzystują ciepło kondensacji poprzez specjalny
wymiennik ciepła, o szczególnie dużej powierzchni. Po tym, gdy
"ciepło jawne" zostanie odebrane od spalin, zachodzi dalsze
ich schłodzenie. Dzięki temu następuje obniżenie temperatury spalin
do wartości niższej niż temperatura kondensacji. Gdy tylko to się stanie,
para wodna skrapla się i uwalniane przy tym ciepło kondensacji jest
przekazywane wodzie grzewczej. Poprzez technikę kondensacyjną nie
tylko możliwe jest wykorzystanie ciepła kondensacji, ale również "ciepło
jawne" może być dzięki temu efektywniej przekazywane wodzie grzewczej
[powrót]
Dla paliw wyróżnia się ciepło spalania i wartość opałową.
Ciepło spalania oznacza wartość opałową powiększoną o ciepło
kondensacji. Wartość opałowa związana jest tylko z "ciepłem
jawnym". Wartość ta jest bazą do podawania stopnia sprawności kotła.
W wyniku powstających strat emisji spalin, promieniowania
cieplnego i stanu gotowości do pracy mniej niż połowa jest
przekazywana wodzie grzewczej. Stopień sprawności tradycyjnych kotłów
siłą rzeczy musi wynosić poniżej 100%. Dla porównania urządzeń
kondensacyjnych z
konwencjonalnymi urządzeniami grzewczymi, przyjmuje się, że ich stopień
sprawności odnosi się do wartości opałowej. Ciepło spalania gazu
ziemnego jest o 11% wyższe niż jego
wartość opałowa, natomiast urządzenia kondensacyjne, poza "ciepłem
jawnym", wykorzystują również ciepło kondensacji. W ten sposób
osiągana dla urządzeń kondensacyjnych sprawność jest o około 16% wyższa
od przeciętnej sprawności konwencjonalnych niskotemperaturowych kotłów
grzewczych, wynoszącej 92%. Stopień sprawności zależy przede wszystkim od temperatur
systemu izolacji grzewczej. Mamy do czynienia z generalną zasadą - im niższa temperatura
systemu, tym wyższa sprawność.
Jak jednak pokazują rysunki, także przy
wyższych temperaturach opłaca się zainwestować w technikę
kondensacyjną.
[powrót]
W budownictwie mieszkaniowym, jak również przy
modernizacji dawniej wybudowanych mieszkań , istnieje dziś
ogromne zainteresowanie niezawodną techniką o gwarantowanej jakości, przy możliwie

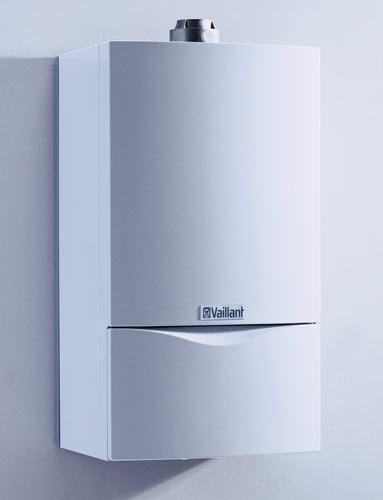

najkorzystniejszym poziomie cen. W odpowiedzi na te wymagania stworzono kocioł kondensacyjny
ECOmax. Wiszący gazowy
kocioł grzewczy z zamkniętą komorą spalania,
powietrze niezbędne do spalania może pobierać z pomieszczenia lub spoza pomieszczenia zabudowy kotła. Systemy spalinowo-powietrzne kotłów mogą być wyprowadzone pionowo przez dach lub poziomo przez dach czy ścianę boczną budynku. Kocioł kondensacyjny
ECOmax jest dostępny w wersji
jednofunkcyjnej - o mocy nominalnej 21 kW (VU 196), albo dwufunkcyjnej
- o mocy nominalnej 19,6 kW na c.o. i 23 kW na ciepłą wodę (VUW 246).
Kocioł kondensacyjny ECOmax charakteryzuje się nominalną mocą cieplną 21 kW na potrzeby c.o. oraz 23 kW na potrzeby c.w.u. Urządzenie nadaje się zarówno do domów jednorodzinnych, jak i
w budownictwie wielorodzinnym, a także przy wymiannie i modernizacji instalacji grzewczych. Wymiana starszych urządzeń Vaillant
nie przysparza problemów, ponieważ podłączenia gazu, wody i instalacji c.o. mają te same wymiary
niezależnie od roku produkcji.
Cechy szczególne
- wiszący gazowy kocioł grzewczy z techniką kondensacyjną
- NO x < 60 mg/kWh
- sprawność normatywna 108%
- modulacyjny zakres mocy
- cyfrowy system informacji i analizy danych (DIA)
- podłączenie hydrauliczne poprzez konsolę
- ekologiczne części (możliwe do powtórnego przerobu)
- przygotowany do podłączenia zasobnika ciepłej wody
Możliwości zastosowania
- ogrzewanie pomieszczeń i podgrzewanie wody (VU w kombinacji z
 pośrednio
podgrzewanym zasobnikiem)
- w nowym budownictwie i modernizacji domów jednorodzinnych oraz mieszkań o powierzchni do 300 m 2
- do ogrzewania radiatorowego i podłogowego
- zabudowa oszczędzająca miejsce w mieszkaniu
- możliwa korzystna cenowo zabudowa na poddaszu (jako tzw. grzewcza centrala dachowa)
- praca kotła zależna albo niezależna od powietrza w pomieszczeniu
Wyposażenie
- kompletny system z pompą obiegową, naczyniem zbiorczym, automatycznym odpowietrznikiem, odpływem skroplin (kondensatu), zaworem bezpieczeństwa, zaworem nadmiarowym
- zintegrowany kondensacyjny wymiennik ciepła ze stali szlachetnej
- zintegrowana regulacja zasobnika c.w.u
- elektronicznie nastawiane częściowe obciążenie cieplne
- wbudowany zawór przełączający 3-drogowy do współpracy z zasobnikiem
ciepłej wody (VU)
[powrót]
Połączenie podgrzewania wody użytkowej z ogrzewaniem pomieszczeń oznacza oszczędność energii i zwiększenie komfortu. Dwufunkcyjna wersja kotła ECOmax
VUW 246 umożliwia pracę c.o. i przygotowanie c.w.u. w jednym urządzeniu. Jeszcze wyższy komfort ciepłej wody można uzyskać, stosując zasobnik ciepłej wody firmy Vaillant, pośrednio ogrzewany przez kocioł
ECOmax VU 196.
Każda ilość ciepłej wody niezawodnie przez wiele lat
Pośrednio ogrzewane zasobniki mają tę zaletę, że
doskonale nadają się do komfortowego zaopatrzenia w c.w.u. przy większej ilości punktów
poboru, np. do kuchni, wanny i natrysku. Ogrzewane przez kocioł kondensacyjny
ECOmax VU 196, zasobniki VIH mają zawsze odpowiednią ilość ciepłej wody o wymaganej temperaturze. Jak wszystkie urządzenia Vaillant, także zasobniki ciepłej wody
VIH, spełniają najwyższe wymagania jakościowe. Dodatkowo charakteryzują się kilkoma szczególnymi cechami, które gwarantują im długą żywotność:
- zasobnik i wężownica są emaliowane od strony c.w.u.
- anoda magnezowa gwarantuje dodatkową ochronę przed korozją
- doskonała izolacja cieplna ogranicza do minimum utratę ciepła
Zestawy podłączeniowe do zasobników VIH
Zestawy podłączeniowe do zasobników ciepłej wody ułatwiają podłączenie hydrauliczne pomiędzy kotłem
VU a zasobnikiem VIH. Czujnik temperatury w zasobniku jest podłączony wprost
do układów elektronicznych kotła. Steruje kotłem tak, aby zapewnić oszczędne ogrzewanie wody w zasobniku.
Żądaną temperaturę wody użytkowej nastawia się na panelu sterującym kotła
VU
ECOmax.
Okrągłe zasobniki w dwóch wersjach i w trzech wielkościach
- VIH CR 120 i VIH CR 150
Stojące zbiorniki w biało-szarej obudowie zapewniają 120 ewentualnie 150 litrów ciepłej wody w zapasie.
- VIH 150 i VIH 200
Stojące zbiorniki w beżowo-zielonej obudowie o pojemności 150 i 200 litrów zapewniają komfortowe zaopatrzenie w c.w.u. także większych gospodarstw domowych.
VIH 70 idealny partner gdy nie ma miejsca
Wiszący zasobnik VIH 70 może być umieszczony na ścianie tuż obok kotła
ECOmax lub w sąsiednim pomieszczeniu. Ich połączenie jest najlepszym rozwiązaniem dla niewielkich gospodarstw domowych. Zasób 70 litrów ciepłej wody umożliwia wygodne korzystanie z łazienki i kuchni.
[powrót]
